Solutions pour l’industrie

Industrie · Métal

Usines métallurgiques. Air comprimé, séchage et oxygène pour les fours.

La fabrication de produits métalliques utilise l’air comprimé pour alimenter les postes d’assemblage, les outils, les commandes et les actionneurs, et la production de métaux primaires l’utilise pour la fusion sous vide et le levage, selon le Département de l’Énergie des États-Unis. Ultra Controlo fournit des sécheurs frigorifiques ULTRASEC et des réservoirs d’air pour le travail des métaux et la métallurgie, ainsi que la centrale d’oxygène ULTRAOX VSA, dont la fiche technique cite les fours industriels.

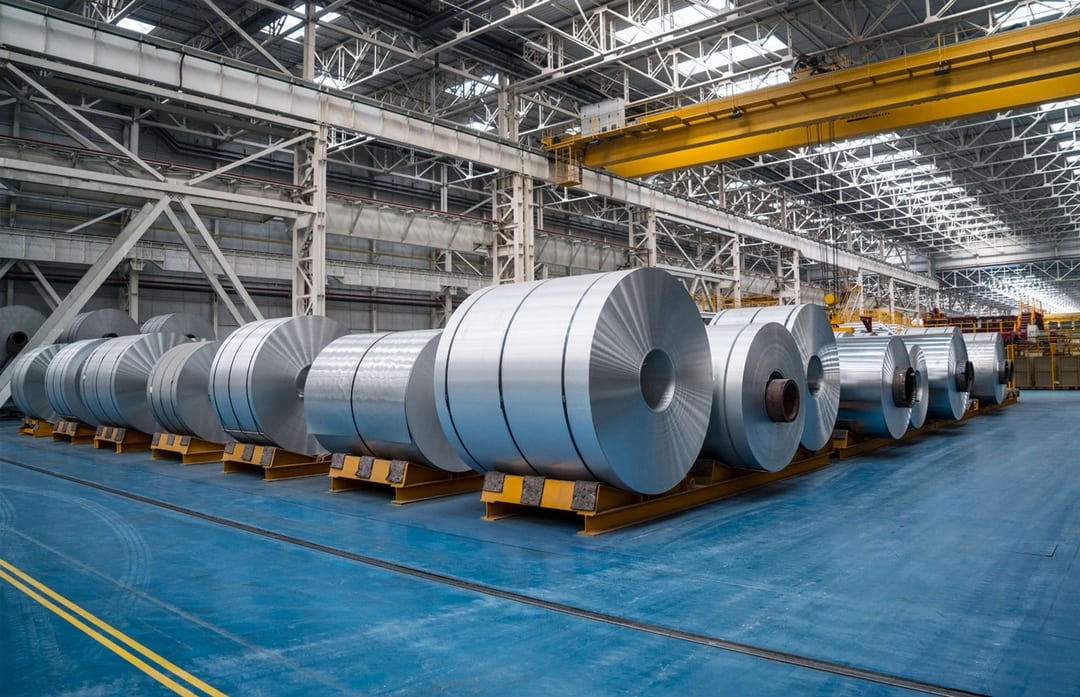

Bobines d’acier dans une usine métallurgique
01
7–8×
Énergie d’un outil pneumatique par rapport à un outil électrique, selon le DOE
02
22–25%
Oxygène dans un cubilot à vent froid enrichi, selon le BREF de l’UE
03
99%+
Pureté de l’oxygène dans le convertisseur LD, selon le BREF de l’UE
04
75–95%
Oxygène issu d’ULTRAOX VSA, à 50 kPa
Où va l’air ?

Six usages de l’air dans une usine métallurgique.

Le ministère américain de l’Énergie répertorie ces utilisations de l’air comprimé dans la fabrication de produits métalliques et la production de métaux primaires, ainsi que l’utilisation de l’air et du gaz dans les opérations de combustion et de procédé.

Fabrication

Outils et postes de montage

Alimentation des postes de montage et des outils pneumatiques sur la ligne.

Fabrication

Commandes et actionneurs

Commandes et actionneurs pneumatiques permettant de déplacer et de maintenir des pièces en place.

Fabrication

Pulvérisation et moulage

La pulvérisation et le moulage par injection, lorsque cela fait partie du procédé.

Métaux primaires

Fusion sous vide

Fusion sous vide, répertoriée par le DOE pour les métaux primaires.

Métaux primaires

Levage

Levage pneumatique de charges dans les usines de métaux primaires.

Procédé

Combustion et procédés

L’air et le gaz utilisés pour la combustion et les opérations de procédé telles que l’oxydation ; pour certaines d’entre elles, d’autres sources d’énergie peuvent s’avérer moins coûteuses.

Source : Département américain de l’Énergie et Compressed Air Challenge, Improving Compressed Air System Performance: A Sourcebook for Industry, troisième édition (2016), tableau 1.1.

L’oxygène dans la sidérurgie et la fonderie

Là où le four consomme de l’oxygène.

Les documents de référence de l’UE sur les meilleures techniques disponibles pour la sidérurgie (2013) et pour les fonderies (2024) décrivent ces utilisations de l’oxygène.

Convertisseur à l’oxygène

Plus de 99 % d’oxygène

Dans le convertisseur LD, de l’oxygène pur (à plus de 99 %) provenant d’une usine de séparation de l’air est insufflé sur la fonte liquide à l’aide d’une lance refroidie à l’eau.

Source : BREF de l’UE, Iron and Steel Production (2013).

Four à arc électrique

Lances et brûleurs d’oxycombustion

Les lances à oxygène et les brûleurs d’oxycombustion sont de plus en plus utilisés pour faciliter les premières étapes de la fusion ; l’oxygène décarbure également le bain et élimine des éléments tels que le phosphore et le silicium.

Source : BREF de l’UE, Iron and Steel Production (2013).

Cubilot

22 % à 25 % d’oxygène

Dans les cubilots à vent froid, le mélange d’air oxydant contient généralement entre 22 % et 25 % d’oxygène, soit un enrichissement de 1 % à 4 % ; selon le BREF, la rentabilité doit être évaluée au cas par cas.

Source : BREF de l’UE, Forges et fonderies (2024).

ULTRAOX VSA fournit, à 50 kPa, de l’oxygène d’une pureté de 75 % à 95 %, inférieure à la pureté de plus de 99 % que le BREF décrit pour le convertisseur LD. Sources : BREF du JRC de l’UE (2013, 2024) ; fiche technique ULTRAOX VSA.

Ce que nous proposons

Pour la salle des compresseurs, le four et la ligne.

Les équipements que nous fabriquons, ainsi que ceux des marques partenaires que nous distribuons, sont adaptés aux tâches effectuées dans les usines métallurgiques. Lorsqu’un fabricant précise le secteur d’activité concerné, cela est indiqué sur la fiche ; dans le cas contraire, l’association correspond à notre recommandation.

Air sec

Sécheurs frigorifiques ULTRASEC

Un point de rosée sous pression stable de +2 °C à 7 barg ; la brochure Ultra Controlo cite le travail des métaux parmi ses usages.

Sécheurs
Pression stable

Réservoirs d’air

De 200 à 10 000 litres, de 11 à 48 bar, dimensionnés pour stabiliser le réseau et réduire les cycles de charge et de décharge ; cités pour la métallurgie.

Aperçu du secteur industriel
Oxygène

Centrale d’oxygène ULTRAOX VSA

75 % à 95 % d’oxygène à 50 kPa, sur skid ou en conteneur ; la fiche technique mentionne les fours industriels parmi ses applications.

ULTRAOX VSA
Air de l’usine

Compresseurs à vis Gardner Denver ESM et VS

Pour les outils, les postes d’assemblage et les actionneurs, nous proposons des compresseurs à vis Gardner Denver à vitesse fixe (ESM) ou à vitesse variable (VS) de 30 à 132 kW, avec un entraînement d’huile inférieur à 3 ppm selon les brochures du fabricant pour les modèles de 30 à 45 kW et de 90 à 132 kW.

Gardner Denver
Soudage et lasers

Refroidisseurs de procédé Gardner Denver XGCH

Pour le refroidissement des équipements de soudage et de découpe, nous proposons des refroidisseurs à eau et à huile en circuit fermé d’une puissance frigorifique comprise entre 1/2 et 200 tonnes de réfrigération (TR), fonctionnant à 60 Hz, que Gardner Denver présente sur son site américain comme destinés aux soudeuses par points, aux lasers et à la découpe au plasma.

Gardner Denver
Décalaminage

Pompes à plongeur Speck Triplex P

Pour le décalaminage, que Speck Triplex cite pour les laminoirs et la sidérurgie, nous fournissons les pompes à plongeur qu’il désigne pour cette tâche (P50, P62 à P71, P76 et P80) ; le fabricant indique jusqu’à 500 l/min pour la P80.

Speck Triplex

Sources : catalogue Ultra Controlo Industrial 2026, p. 17 et 21 ; brochure industrielle Ultra Controlo ; fiches techniques ULTRASEC et ULTRAOX VSA ; Gardner Denver, compresseurs d’air à vis lubrifiés de la série ESM VS 30-132 (EMEIA), brochures 30 à 45 kW et 90 à 132 kW, et refroidisseurs de process de la série XGCH (site américain) ; Speck Triplex, pages de la série de modèles P et des domaines d’application.

Un seul fournisseur. Fabriqué et entretenu au Portugal.

Ultra Controlo est un fabricant portugais de systèmes d’air comprimé, de vide et de gaz techniques, fort de 40 ans d’expérience. Nous concevons, assemblons et testons nos propres compresseurs, sécheurs et colonnes à charbon au Portugal, et assurons la distribution et le service après-vente de cinq marques partenaires.

Nos propres gammes

Compresseurs ULTRASCREW, sécheurs ULTRASEC et ULTRADRY, et colonnes à charbon actif ULTRAK.

Cinq marques partenaires

Gardner Denver, Elmo Rietschle, Thomas, Speck Pumpen (Circutec et SPECK Neunkirchen) et Speck Triplex.

UltraCare, 24/7

Maintenance préventive et corrective, pièces de rechange d’origine et assistance d’urgence, assurées par notre propre équipe.

Source : catalogue Ultra Controlo Industrial 2026, p. 3, 10, 16, 17 et 22.

Questions

Le métal : questions et réponses.

À quoi sert l’air comprimé dans les usines métallurgiques ?

Le guide de référence du ministère américain de l’Énergie (2016) mentionne l’alimentation des postes d’assemblage et des outils, les systèmes de commande et les actionneurs, le moulage par injection et la pulvérisation dans la fabrication de produits métalliques, ainsi que la fusion sous vide, les systèmes de commande et les actionneurs et le levage dans les métaux primaires.

L’air comprimé est-il une bonne solution pour le refroidissement ?

Le guide de référence du DOE (2016) cite le soufflage à l’air libre à des fins de refroidissement et le refroidissement des roulements parmi les utilisations potentiellement inappropriées de l’air comprimé, proposant comme alternatives des soufflantes et des ventilateurs électriques.

Quelle pureté d’oxygène utilise le convertisseur à l’oxygène LD ?

Le BREF 2013 de l’UE sur le fer et l’acier décrit l’injection d’oxygène pur, à plus de 99 %, provenant d’une usine de séparation de l’air, sur la fonte liquide à l’aide d’une lance refroidie à l’eau.

Quelle est la teneur en oxygène utilisée dans un cubilot à vent froid enrichi ?

En ce qui concerne les cubilots à vent froid, le BREF 2024 de l’UE consacré aux fonderies indique que la teneur en oxygène du mélange d’air oxydant se situe généralement entre 22 % et 25 %, soit un enrichissement de 1 % à 4 %.

Quels sont les produits proposés par Ultra Controlo pour les usines métallurgiques et les fours ?

La fiche technique ULTRAOX VSA cite les fours industriels parmi ses applications. La centrale fournit 75 % à 95 % d’oxygène à 50 kPa, avec un surpresseur d’oxygène supplémentaire pour des pressions plus élevées à la demande. Ultra Controlo fabrique aussi des sécheurs ULTRASEC et fournit des réservoirs d’air, que sa brochure cite pour le travail des métaux et pour la métallurgie. Pour le reste de l’installation, elle recommande les compresseurs à vis Gardner Denver ESM et VS et les refroidisseurs de process XGCH (les refroidisseurs du site américain de Gardner Denver), ainsi que les pompes à plongeurs Speck Triplex, que le fabricant cite pour le décalaminage dans les laminoirs.

À lire également

Secteurs connexes.

Parlez-nous de votre usine.

Le procédé, les besoins en air, la pression et le nombre d’heures par jour, ou encore le four que vous souhaitez enrichir. Nous vous proposons l’équipement le mieux adapté.
