Industrie · Traitement de l’air

Unités de traitement de l’air. De l’air sec et propre issu de votre compresseur.

Les unités de traitement de l’air d’Ultra Controlo éliminent l’eau, les particules, l’huile et les vapeurs d’huile de l’air comprimé : sécheurs ULTRASEC et ULTRADRY, colonnes à charbon actif ULTRAK, purificateur d’air respirable ULTRATECH et unité d’air médical ULTRAMED. Elles proviennent d’un fabricant portugais de systèmes d’air comprimé, de vide et de gaz techniques, fort de 40 ans d’expérience.

01
−70°C
Point de rosée sous pression ULTRADRY le plus bas
02
+2°C
Point de rosée sous pression ULTRASEC
03
0,003mg/m³
Vapeurs d’huile résiduelles ULTRAK, inférieures à
04
7
Étapes du traitement ULTRATECH
05
6 500Nm³/h
Le plus grand ULTRAK, à 7 bar g et 20 °C
Du compresseur au point d’utilisation

À chaque étape, on enlève un élément.

L’air comprimé sort du compresseur en contenant de la vapeur d’eau, des particules et, dans le cas des compresseurs lubrifiés, de l’huile. Chaque unité élimine l’un de ces éléments ; le choix de ceux dont vous avez besoin dépend de la qualité que doit atteindre l’air.

  1. 1

    Filtration

    Un filtre coalescent élimine les aérosols d’huile et les particules. Le modèle ULTRADRY en est équipé à l’entrée ; le modèle ULTRAK doit en être équipé en amont.

  2. 2

    Séchage frigorifique

    ULTRASEC refroidit l’air jusqu’à un point de rosée sous pression stable de +2 °C et évacue les condensats.

  3. 3

    Séchage par adsorption

    ULTRADRY adsorbe la vapeur d’eau jusqu’à un point de rosée sous pression compris entre −40 °C et −70 °C.

  4. 4

    Élimination des vapeurs d’huile

    Le charbon actif ULTRAK réduit la concentration en vapeurs d’huile à moins de 0,003 mg/m³.

  5. 5

    Air respirable et air médical

    ULTRATECH et ULTRAMED regroupent plusieurs étapes au sein d’un même appareil, destiné à la production d’air respirable ou médical.

Sources : catalogue Ultra Controlo Industrial 2026, p. 17 et 19 ; fiches techniques ULTRADRY, ULTRAK, ULTRATECH et ULTRAMED.

La gamme

Cinq unités. Un seul fabricant.

Sécheurs, colonnes à charbon et purificateurs complets, chacun avec sa fiche technique, ses dimensions et ses pièces de rechange.

Sécheur frigorifique

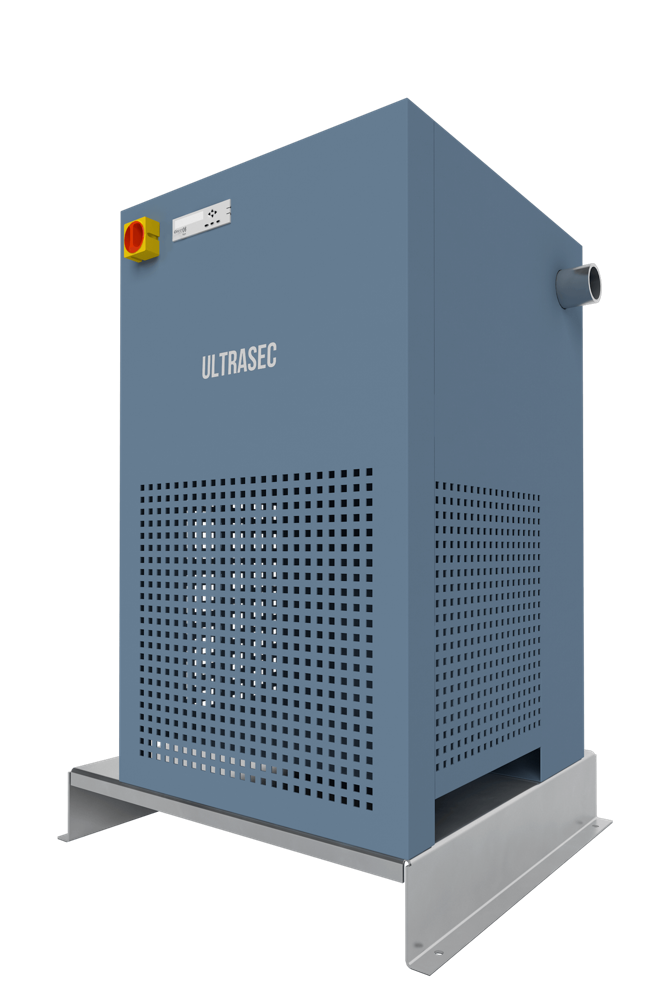

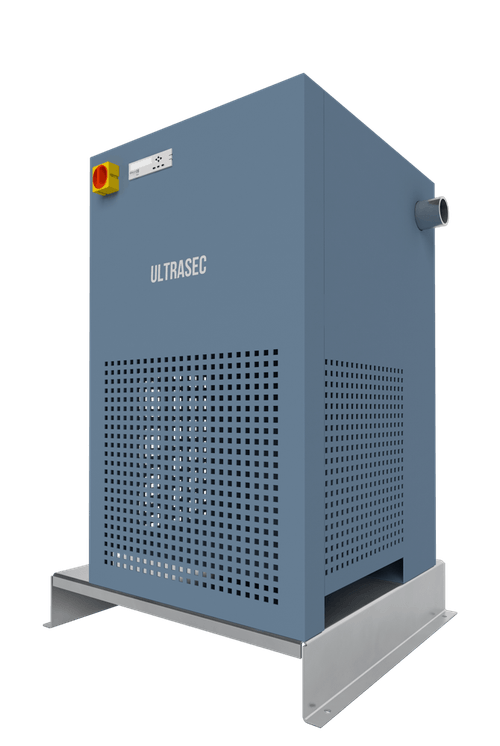

Sécheur frigorifique d’air comprimé ULTRASEC

ULTRASEC

De 21 à 17 664 m³/h

Un échangeur de chaleur en aluminium et une vanne de dérivation de gaz chaud maintiennent le point de rosée sous pression stable à +2 °C. Les modèles standard acceptent de l’air d’admission jusqu’à 70 °C, l’ULTRASEC-HT jusqu’à 100 °C.

  • Point de rosée de +2 °C
  • De l’USL 1 à l’USL 39
  • Séparateur de condensats intégré
Caractéristiques de l’ULTRASEC
Sécheur par adsorption

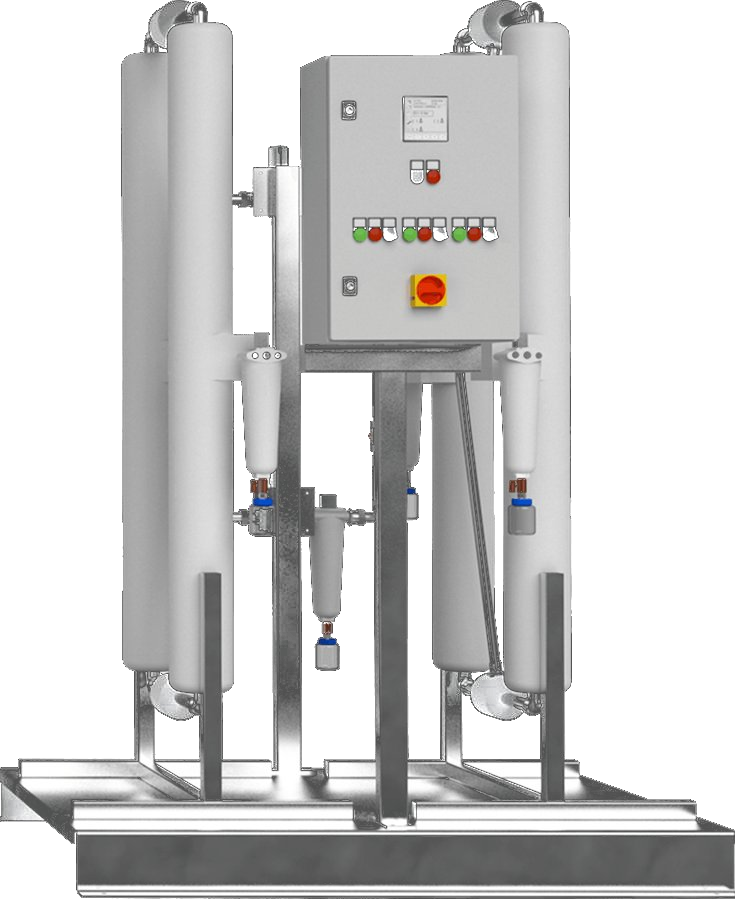

Sécheur par adsorption à deux tours ULTRADRY

ULTRADRY

De 24 à 952 m³/h à 10 bar

Deux tours jumelles à régénération sans chauffage fonctionnent en alternance, pour assurer un fonctionnement continu, avec un filtre coalescent à l’entrée et un filtre à poussières à la sortie.

  • Point de rosée compris entre −40 et −70 °C
  • Jusqu’à 16 bar
  • ULTRADRY 1 à 13
Caractéristiques de l’ULTRADRY
Colonne à charbon actif

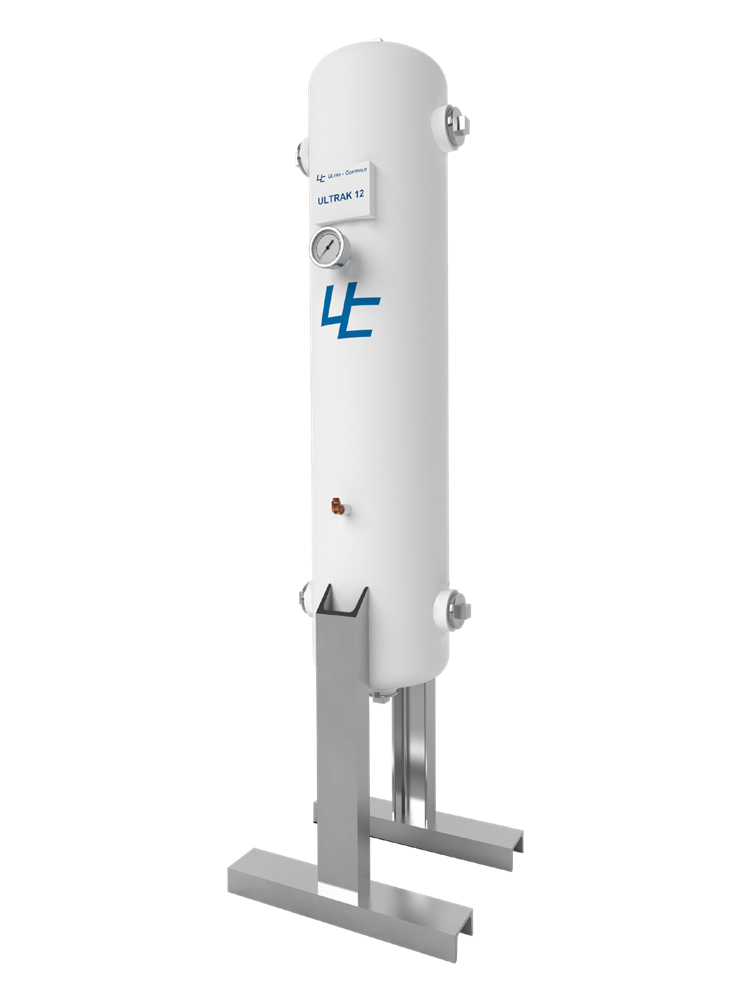

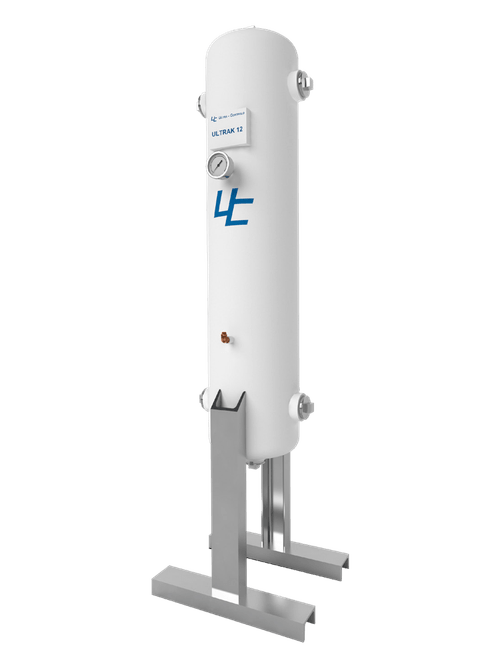

Colonne à charbon actif ULTRAK

ULTRAK

De 6 à 6 500 Nm³/h à 7 bar g, 20 °C

Un lit de charbon actif sépare les vapeurs d’huile et les autres hydrocarbures de l’air par adsorption, une séparation à sec. Un filtre coalescent se place en amont, et un filtre à poussières de 1 µm est recommandé en aval.

  • < 0,003 mg/m³ de vapeurs d’huile
  • Perte de charge de 20 mbar à l’état neuf
  • 24 modèles
Caractéristiques de l’ULTRAK
Purificateur d’air respirable
Purificateur d’air respirable ULTRATECH

ULTRATECH

Débit d’entrée : de 35 à 375 Nm³/h

Sept étapes de filtration et d’adsorption permettent d’obtenir de l’air respirable à partir de l’air produit par n’importe quel type de compresseur, grâce au système numérique de surveillance et de contrôle ULTRAGEST.

  • CO < 5 ppm
  • CO₂ < 500 ppm
  • Point de rosée nominal de −46 °C
Caractéristiques de l’ULTRATECH
Traitement de l’air à usage médical
Unité de traitement de l’air médical ULTRAMED

ULTRAMED

40 à 288 m³/h

Traitement de l’air médical en six étapes, conforme à la Pharmacopée européenne. Ce système permet de moderniser les centrales existantes sans avoir à installer un nouveau tableau de commande.

  • Point de rosée sous pression de −40 °C
  • Huile < 0,01 mg/m³
  • Jusqu’à 16 bar
Caractéristiques de l’ULTRAMED

Vous ne savez pas quelle unité choisir ?

Indiquez-nous le compresseur, le débit d’air, la pression de service et la qualité d’air requise. Nous vous proposerons les appareils adaptés.

Envoyer un e-mail à l’équipe Industrie

Débits tels qu’indiqués dans les fiches techniques : ULTRADRY à 10 bar ; ULTRAK à 7 bar g et 20 °C ; ULTRATECH, débit d’entrée nominal ; ULTRAMED à 7 bar et +35 °C à l’entrée.

La norme ISO 8573-1, en termes simples

Trois chiffres caractérisent l’air.

La norme ISO 8573-1:2010 (Air comprimé : polluants et classes de pureté) attribue à l’air comprimé une classe de pureté pour les particules, une pour l’eau et une pour l’huile, indiquées dans cet ordre, par exemple [2:4:2]. Indiquez-nous les trois chiffres requis par votre processus et nous vous proposerons les unités correspondant à cette classe.

Premier chiffre

Particules

Cette classe définit le nombre de particules solides de chaque taille qu’un mètre cube d’air peut contenir.

Élimination par
Filtres coalescents et filtres à poussières
Sur ULTRADRY
Filtres d’entrée et de sortie
Après ULTRAK
Filtre à poussières de 1 µm
Deuxième chiffre

Eau

La classe est déterminée par le point de rosée sous pression. Pour l’air technique des hôpitaux au Portugal, l’ACSS considère la classe 4 comme un point de rosée sous pression de +3 °C ou moins, à 20 °C et 0,7 MPa.

Élimination par
Sécheurs
ULTRASEC
+2 °C
ULTRADRY
de −40 à −70 °C
Troisième chiffre

Huile

Cette classe définit la teneur en huile : aérosol, liquide et vapeur. L’ACSS considère que la classe 2 correspond à une teneur en huile, vapeur comprise, inférieure ou égale à 0,1 mg/m³, à pression ambiante.

Aérosol et liquide
Filtres coalescents
Vapeur
Charbon actif
ULTRAK
< 0,003 mg/m³ de vapeur

Sources : catalogue ISO (ISO 8573-1:2010, en vigueur, confirmée en 2017) ; spécification ACSS ET 08/2010 (V.2025), section 4.1.1 ; fiches techniques Ultra Controlo.

Deux types d’air

De l’air pour le procédé, de l’air que l’on respire.

Ce qui change, c’est la qualité que doit atteindre l’air et la norme qui la définit.

Industrie

De l’air qui protège le procédé.

L’humidité présente dans l’air comprimé peut endommager les outils, les canalisations, les vannes, la peinture, les emballages et nuire à la qualité du produit final. Les sécheurs ULTRASEC et ULTRADRY l’éliminent, et l’ULTRAK élimine les vapeurs d’huile.

  • Travail des métaux
  • Agroalimentaire
  • Pharmaceutique
  • Automobile
  • Plastiques
  • Électronique
  • Emballage
  • Instrumentation
Solutions par secteur
Air respirable et air médical

L’air que respirent les gens.

ULTRATECH produit de l’air respirable à partir de l’air de n’importe quel type de compresseur, et ULTRAMED traite l’air comprimé conformément à la Pharmacopée européenne pour l’air médical. Pour l’air médical, Ultra Controlo recommande d’ajouter un filtre à air stérile.

  • ULTRATECH : sept étapes
  • Pharmacopée européenne
  • Filtre stérile pour l’air médical
Systèmes d’air médical
Questions

Traitement de l’air : les réponses.

Qu’est-ce qu’une unité de traitement de l’air ?

Un équipement qui élimine les contaminants présents dans l’air comprimé en aval du compresseur : eau, particules, huile et vapeur d’huile. Ultra Controlo fabrique des sécheurs frigorifiques et par adsorption (ULTRASEC et ULTRADRY), des colonnes à charbon actif (ULTRAK) ainsi que des purificateurs complets pour l’air respirable et l’air médical (ULTRATECH et ULTRAMED).

Quelle est la différence entre un sécheur frigorifique et un sécheur par adsorption ?

Un sécheur frigorifique refroidit l’air comprimé pour que son humidité se condense et soit évacuée ; l’ULTRASEC maintient un point de rosée sous pression de +2 °C. Un sécheur par adsorption fait passer l’air à travers un dessiccant qui adsorbe la vapeur d’eau ; l’ULTRADRY atteint un point de rosée de −40 °C à −70 °C. Comparez les deux sécheurs.

Un filtre coalescent élimine-t-il les vapeurs d’huile ?

Non. La fiche d’information n° 11 du « Compressed Air Challenge » (mai 2026) attribue les lubrifiants et l’humidité aux filtres coalescents, et les contaminants vaporeux aux filtres adsorbants. La colonne à charbon actif ULTRAK élimine les vapeurs d’huile par adsorption, avec un filtre coalescent en amont.

Qu’est-ce que la norme ISO 8573-1 ?

La norme ISO qui définit les classes de pureté de l’air comprimé en fonction de la présence de particules, d’eau et d’huile. L’ISO indique que l’édition 2010 est en vigueur ; elle a été confirmée pour la dernière fois en 2017 et doit faire l’objet d’une révision. Une qualité s’écrit avec trois numéros de classe, un pour chaque contaminant, par exemple [2:4:2].

ULTRATECH peut-il produire de l’air respirable à partir de n’importe quel compresseur ?

Oui. La fiche technique de l’ULTRATECH indique qu’il produit de l’air respirable à partir de l’air provenant de n’importe quel type de compresseur, grâce à sept étapes de filtration et d’adsorption.

Quel appareil sert à fournir de l’air médical ?

ULTRAMED : traitement de l’air médical en six étapes, conforme à la Pharmacopée européenne. Pour l’air médical, Ultra Controlo recommande d’ajouter un filtre à air stérile. Voir les systèmes d’air médical.

Comment dimensionner une unité de traitement de l’air ?

Dimensionnez le sécheur en fonction du débit d’air, de la pression de service et de la température d’entrée la plus défavorable : le guide de référence du ministère américain de l’Énergie (2016) indique qu’une hausse de la température d’entrée réduit la capacité nominale d’un sécheur. Communiquez-nous ces valeurs ainsi que la qualité d’air souhaitée, et nous vous proposerons les appareils et les dimensions adaptés.

Indiquez-nous la qualité de l’air dont vous avez besoin.

Indiquez-nous le compresseur, le débit d’air, la pression et la classe ISO 8573-1 ou l’utilisation prévue. Nous vous proposerons les modèles adaptés ainsi que leur prix.
