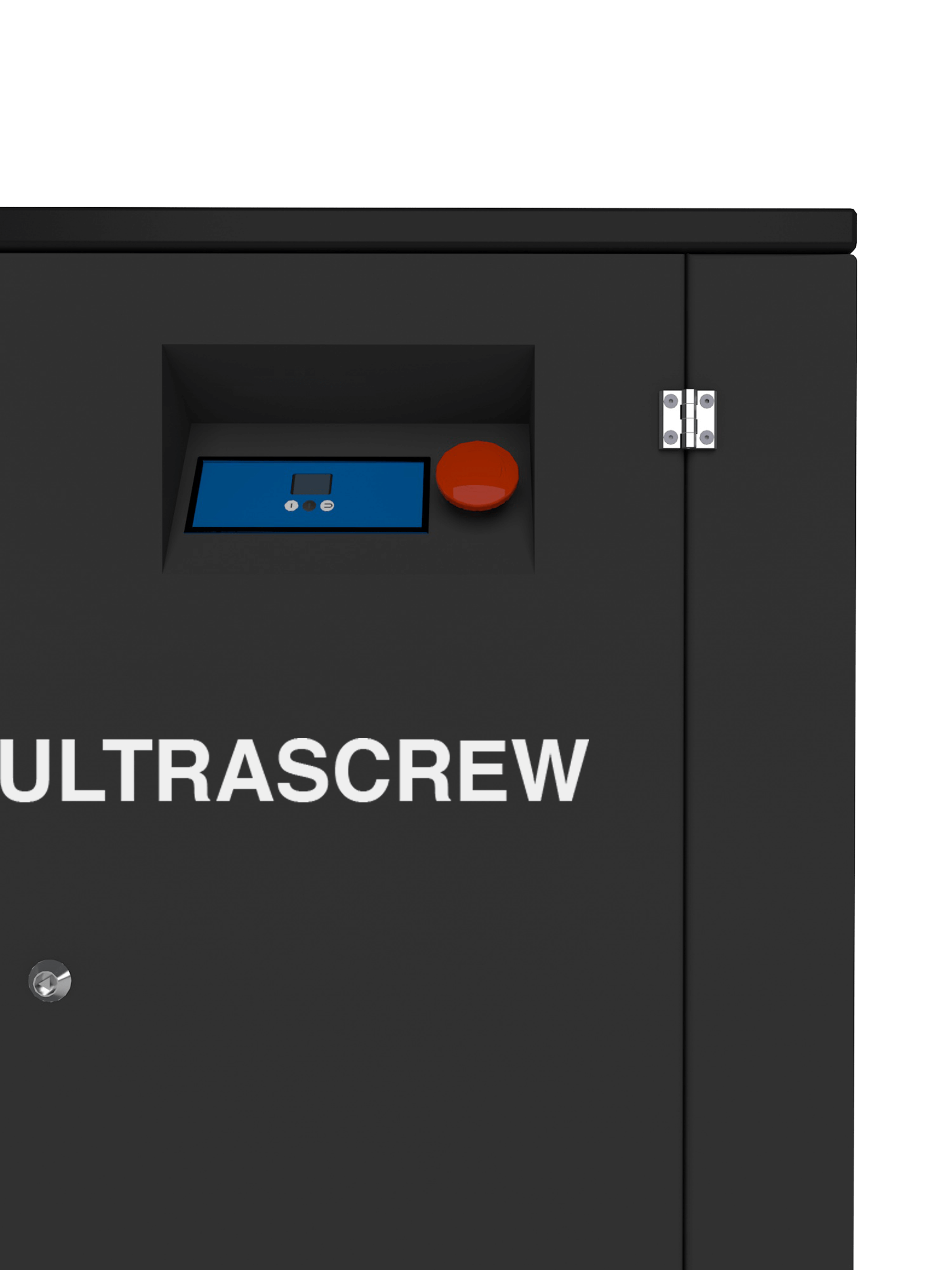

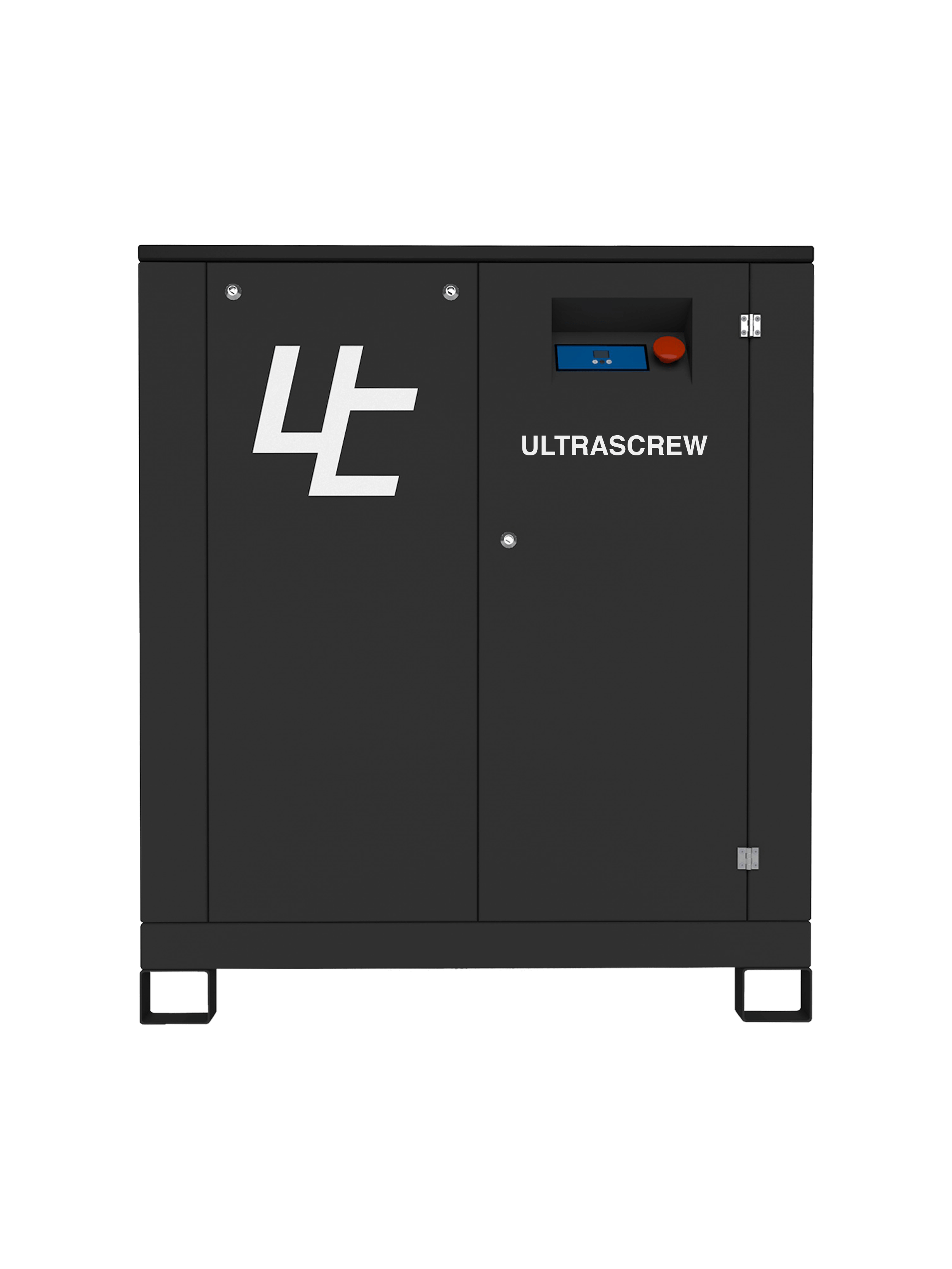

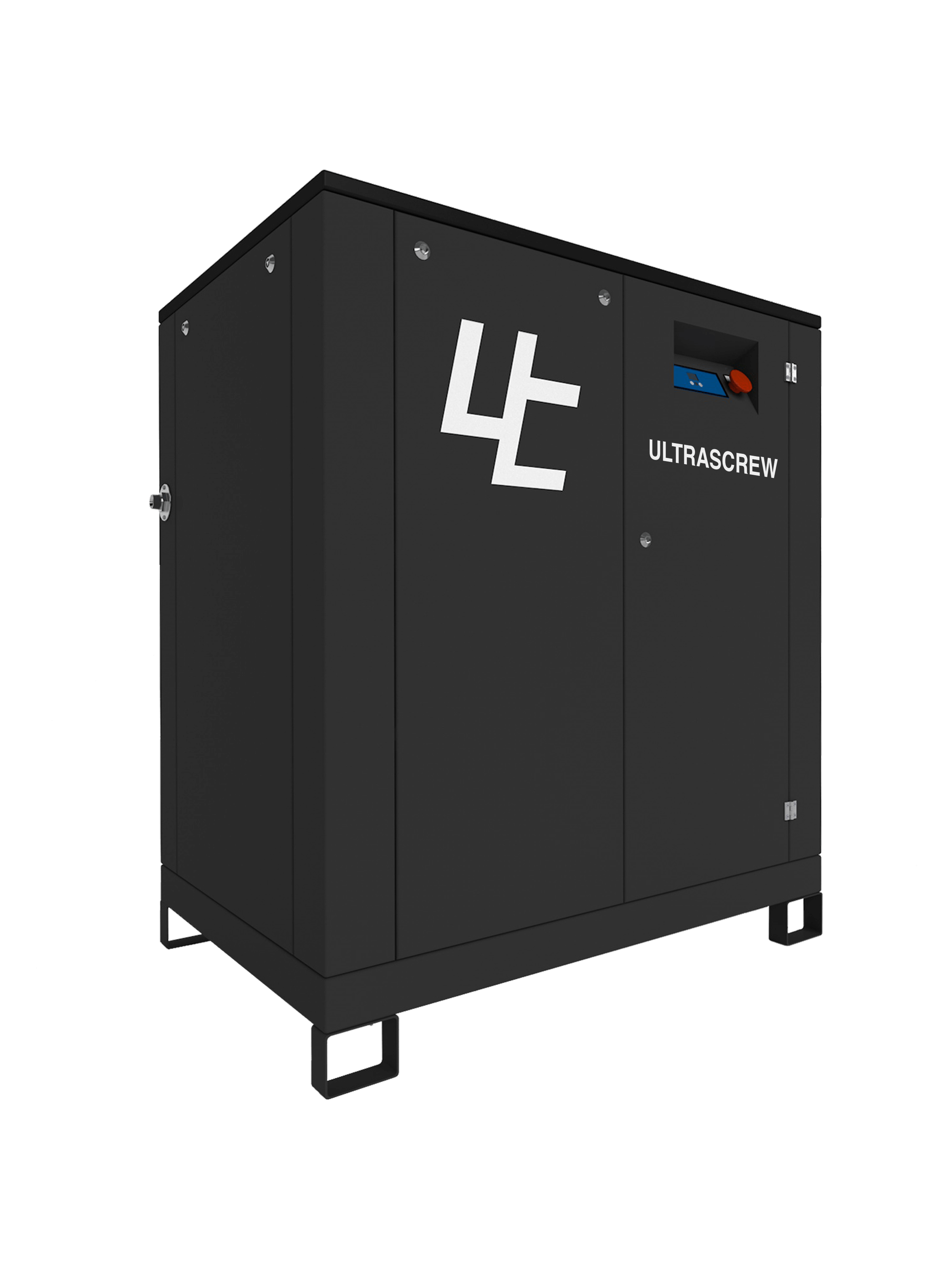

ULTRASCREW

Compresseur d’air à vis rotatif

ULTRASCREW

ULTRASCREW

Compresseur à vis lubrifié : vitesse fixe dans ULTRAAR ME et ACIH, vitesse variable dans ULTRAOX ST.

ULTRASCREW est un compresseur à vis rotatif lubrifié, en versions à vitesse fixe (FSD) et à vitesse variable (VSD). La version VSD est le compresseur des centrales d’oxygène ULTRAOX ST. La version FSD est le compresseur des centrales d’air médical ULTRAAR ME et des centrales d’air comprimé industriel de l’hôpital ACIH.

Demandez des informations dès maintenant

ULTRASCREW

Compresseur d’air à vis rotatif

ULTRASCREW

ULTRASCREW

Compresseur à vis lubrifié : vitesse fixe dans ULTRAAR ME et ACIH, vitesse variable dans ULTRAOX ST.

ULTRASCREW est un compresseur à vis rotatif lubrifié, en versions à vitesse fixe (FSD) et à vitesse variable (VSD). La version VSD est le compresseur des centrales d’oxygène ULTRAOX ST. La version FSD est le compresseur des centrales d’air médical ULTRAAR ME et des centrales d’air comprimé industriel de l’hôpital ACIH.

22 à 1 170Nm³/h à 10 bar, FSD dans ULTRAAR ME
4 à 132kW, FSD dans ULTRAAR ME
5 à 14bar, plage de la version à vitesse variable

Découvrez l’essentiel.

ULTRASCREW est un compresseur à vis rotatif lubrifié, en versions à vitesse fixe (FSD) et à vitesse variable (VSD). La version VSD est le compresseur des centrales d’oxygène ULTRAOX ST. La version FSD est le compresseur des centrales d’air médical ULTRAAR ME et des centrales d’air comprimé industriel de l’hôpital ACIH.

Vitesse fixe (FSD)

Moteur IE3 avec démarreur étoile-triangle, ventilateur de refroidissement axial à régulation thermique, encombrement réduit facilitant l’entretien et conception optimisée pour un faible niveau sonore.

Vitesse variable (VSD)

Entraînement direct et régulation de vitesse variable, moteur IP54 avec isolation de classe F, refroidissement par air/huile avec séparateur cyclonique et soupape de surpression.

Large plage de pression

La version à vitesse variable fonctionne à une pression de sortie constante sur une plage de 5 à 14 bar, avec un démarrage en douceur.

Dimensionné pour le site

Dans ULTRAAR ME et ULTRAOX ST, le compresseur est dimensionné par tranche d’altitude, jusqu’à 3 000 m.

Caractéristiques techniques.

Type
Vis rotative lubrifiée à l’huile
Version FSD
Vitesse fixe. Moteur IE3 avec démarreur étoile-triangle, ventilateur axial de refroidissement régulé en température. Dans ULTRAAR ME et ACIH
Version VSD
Entraînement direct, vitesse variable. Moteur IP54, isolation classe F, refroidissement air/huile avec séparateur cyclonique, soupape de décharge de pression. Qualité de l’air selon ISO 8573-1 (air comprimé : polluants et classes de pureté). Dans ULTRAOX ST
Tailles FSD dans ULTRAAR ME
ULTRASCREW 4 à 132 FSD, 4 à 132 kW
Capacité FSD dans ULTRAAR ME
De 22 à 1 170 Nm³/h à 10 bar (de 370 à 19 500 L/min). De 38 à 840 Nm³/h à 13 bar (de 640 à 14 000 L/min)
Tailles VSD dans ULTRAOX ST
ULTRASCREW 5, 7, 11, 15, 18, 22, 30, 37, 45, 55, 75, 90, 110, 132, 160, 200, 250 et 315, 10 bar
Plage de pression du VSD
de 5 à 14 bar, à pression de sortie constante
Moteur principal
400 V / 3 phases / 50 Hz, IE3, IP55, isolation classe F, démarrage étoile-triangle sur la série St
Contrôle
Contrôleurs à microprocesseur dotés de capacités de communication
Niveau sonore
68 à 79 dB(A), série St
Mesure du débit d’air
ISO 1217:2009 (compresseurs volumétriques : essais de réception), annexe C

ULTRASCREW FSD dans ULTRAAR ME

ModèlekW10 bar Nm³/h10 bar L/min13 bar Nm³/h13 bar L/min
ULTRASCREW 4 FSD422370--
ULTRASCREW 5 FSD5,534560--
ULTRASCREW 7 FSD7,55287038640
ULTRASCREW 11 FSD11811 350671 110
ULTRASCREW 15 FSD151232 050891 480
ULTRASCREW 18 FSD18,51492 4901242 070
ULTRASCREW 22 FSD221823 0301522 530
ULTRASCREW 30 FSD302844 7302353 910
ULTRASCREW 37 FSD373225 3702654 410
ULTRASCREW 45 FSD454056 7503145 230
ULTRASCREW 55 FSD555088 4604086 800
ULTRASCREW 75 FSD7566411 0705549 230
ULTRASCREW 90 FSD9081013 50066011 000
ULTRASCREW 110 FSD11099016 50084014 000
ULTRASCREW 132 FSD1321 17019 500--

Capacité par compresseur, telle qu’indiquée dans la fiche technique de l’ULTRAAR ME.

ULTRASCREW série St, moteur, raccordement et dimensions

ModèlekW/HPRaccordement d’airl × L × H mmkgdB(A)
ULTRASCREW 22.2/3.01/2"1 500 × 550 × 1 35024068
ULTRASCREW 33.0/4.01/2"1 500 × 550 × 1 35024568
ULTRASCREW 44.0/5.51/2"1 500 × 550 × 1 35025069
ULTRASCREW 55.5/7.51/2"1 500 × 550 × 1 32527269
ULTRASCREW 77.5/103/4"1 810 × 640 × 1 52038569
ULTRASCREW 1111/153/4"1 880 × 650 × 1 60041469
ULTRASCREW 1515/203/4"1 880 × 650 × 1 60045069
ULTRASCREW 15B15/201"1 275 × 850 × 1 46541069
ULTRASCREW 1818.5/251"1 275 × 850 × 1 46542069
ULTRASCREW 2222/301"1 275 × 850 × 1 46545070
ULTRASCREW 3030/401 1/4"1 575 × 1 030 × 1 75068370
ULTRASCREW 30B30/401 1/4"1 575 × 1 030 × 1 75071070
ULTRASCREW 3737/501 1/4"1 575 × 1 030 × 1 75074270
ULTRASCREW 4545/601 1/4"1 575 × 1 030 × 1 75087675
ULTRASCREW 5555/751 1/2"2 000 × 1 200 × 1 8101 34076
ULTRASCREW 7575/1001 1/2"2 000 × 1 200 × 1 8101 61078
ULTRASCREW 9090/1252"2 500 × 1 400 × 2 0372 24079
ULTRASCREW 110110/1502"2 500 × 1 400 × 2 0372 50079
ULTRASCREW 132132/1802 1/2"2 500 × 1 805 × 2 0002 87379
ULTRASCREW 160160/2202 1/2"2 500 × 1 805 × 2 0003 03079

Dimensions et poids de la version montée sur réservoir. La version B est montée sur réservoir, avec un sécheur.

ULTRASCREW série St, modèles hors fiche technique ULTRAAR ME

Modèle7,5 bar m³/h10 bar m³/h13 bar m³/h
ULTRASCREW 222,8--
ULTRASCREW 324,621,6-
ULTRASCREW 15B162138114
ULTRASCREW 30B312258222
ULTRASCREW 1601 6441 3801 170

Conditions de référence : pression d’air absolue de 1 bar, humidité relative de 0 %, température de l’air à l’entrée de 20 °C.

Réponses aux questions.

ULTRASCREW est-il exempt d’huile ?

Non. ULTRASCREW est un compresseur à vis rotatif lubrifié à l’huile. Pour une compression exempte d’huile, consultez ULTRACECO.

Quelles centrales utilisent l’ULTRASCREW ?

Les centrales d’oxygène ULTRAOX ST utilisent la version VSD. Les centrales d’air médical ULTRAAR ME et les centrales d’air comprimé industriel de l’hôpital ACIH utilisent la version FSD.

Quelle est la différence entre le FSD et le VSD ?

Le FSD fonctionne à vitesse fixe avec un moteur IE3 et un démarreur étoile-triangle. Le VSD utilise un entraînement direct et un contrôle de vitesse variable.
