ULTRAAR Le SCA est un système modulaire de production d'air médical sans huile, conforme aux spécifications de la norme ISO 7396-1 (réseaux de distribution de gaz médicaux). Des groupes de compresseurs à spirale sans huile alimentent un sécheur frigorifique ULTRASEC et un kit de réduction de pression en double avec filtre de stérilisation.

Caractéristiques techniques.

Configuration

Installation modulaire équipée de groupes de compresseurs à spirale sans huile à modules multiples

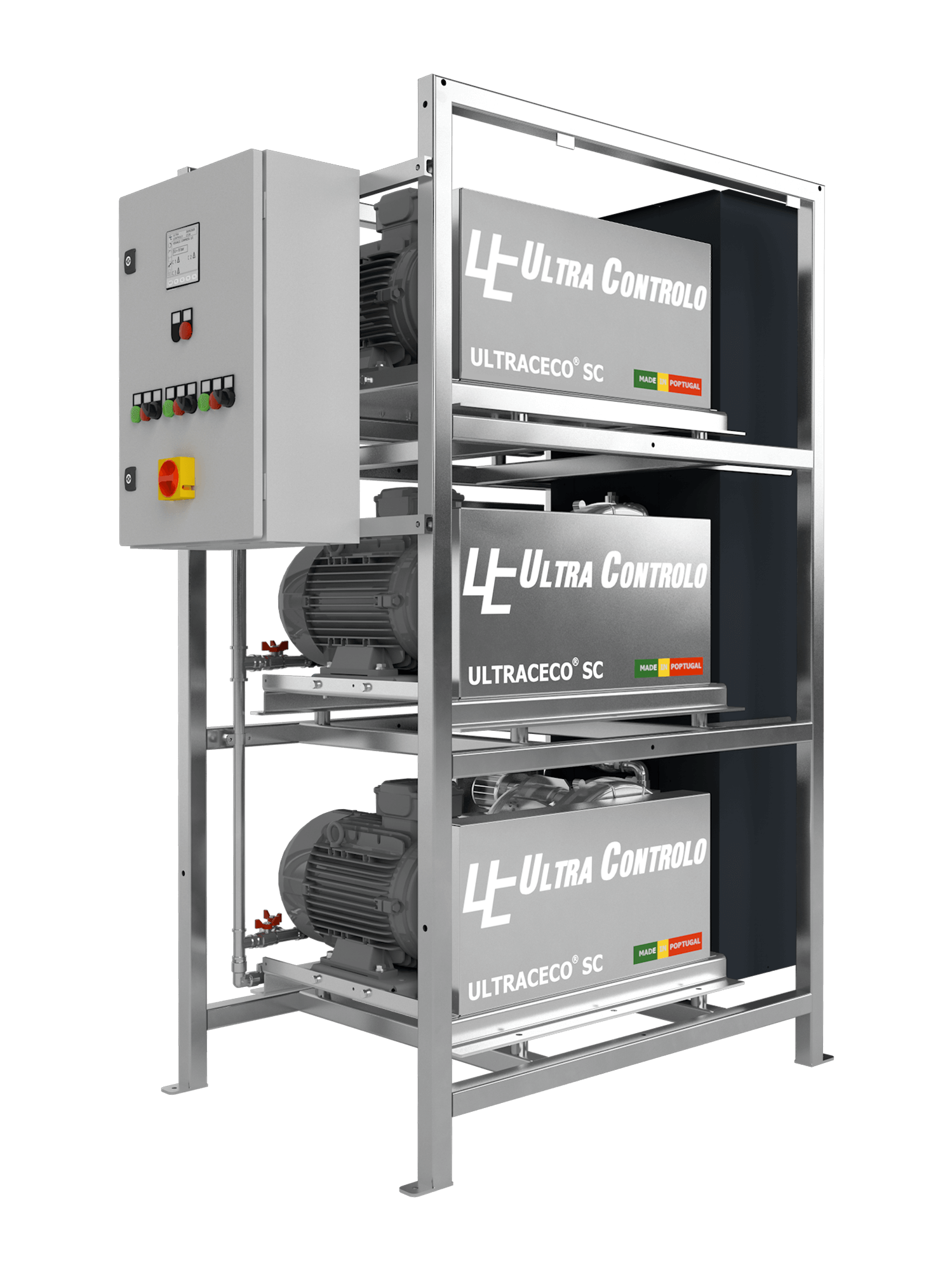

Compresseurs

ULTRACECO SCA, entraînement par courroie trapézoïdale, refroidissement par air avec radiateur à grand passage, châssis équipé de supports antivibratoires, moteur TEFC avec isolation de classe F, soupape de surpression, soupape de sécurité haute température et clapet anti-retour, séparateur cyclonique avec purgeur de condensats électronique

Gamme de compresseurs

de 9,6 à 204 m³/h, de 1,5 à 30 kW, 8 ou 10 bars

Données de performance figurant dans la fiche technique

Débit : 12 Nm³/h à 10 bars, 2,2 kW, 400 V / 50 Hz / 3 phases, sortie d'air G 3/4"

Pression de service

Normale : 7,5 à 7,9 bars, maximale : 10 bars

Tension de commande et température ambiante

220 V / 50 Hz / 1 CA. Température ambiante : de +1 à +45 °C

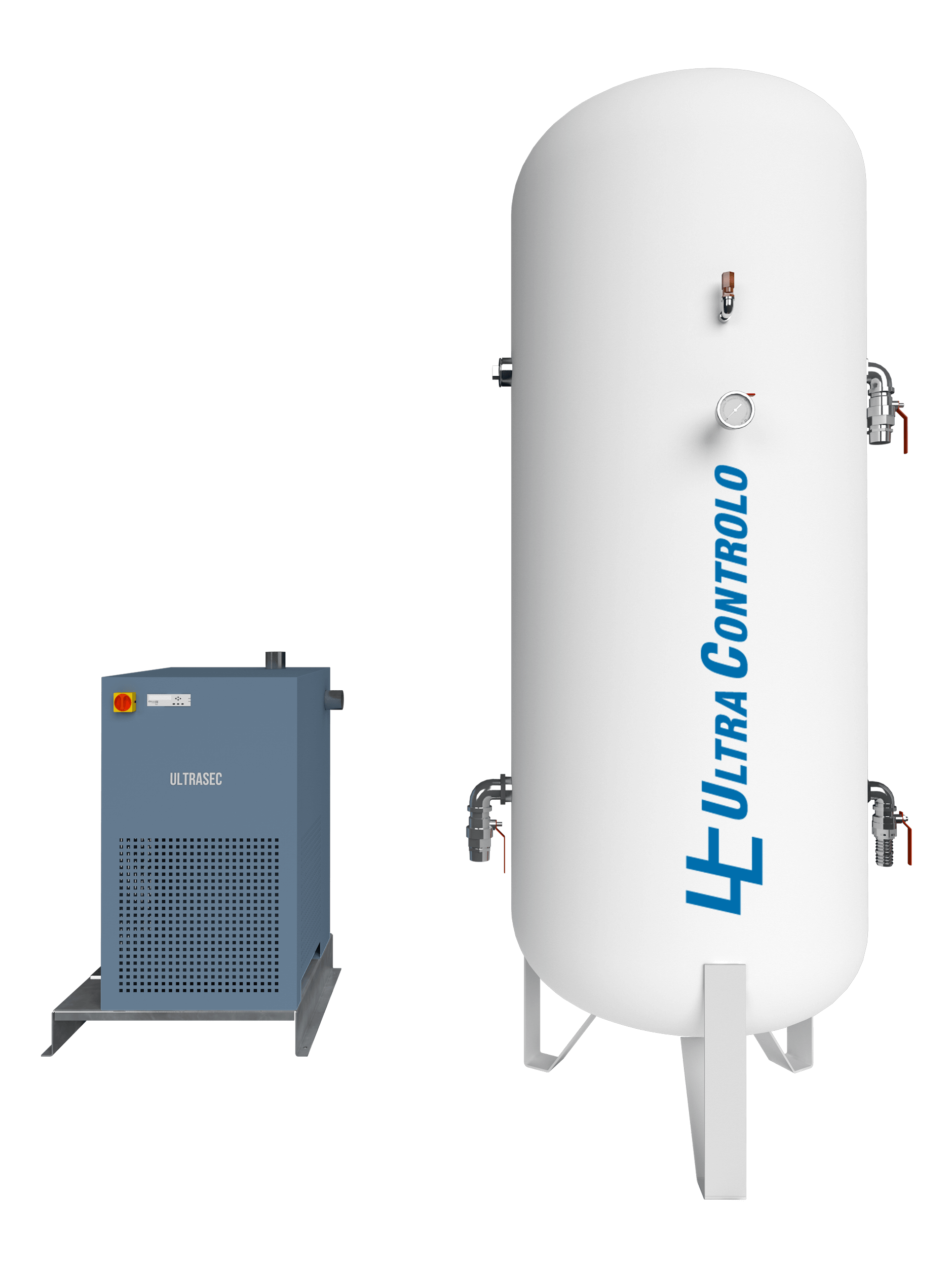

Sécheur par réfrigération

ULTRASEC avec échangeur de chaleur en aluminium, indicateur de point de rosée, alarme à contact sec, armoire métallique, purgeur de condensats à commande électronique. Température maximale de l'air comprimé à l'entrée : 70 °C pour l'ULTRASEC standard, 100 °C pour l'ULTRASEC-HT

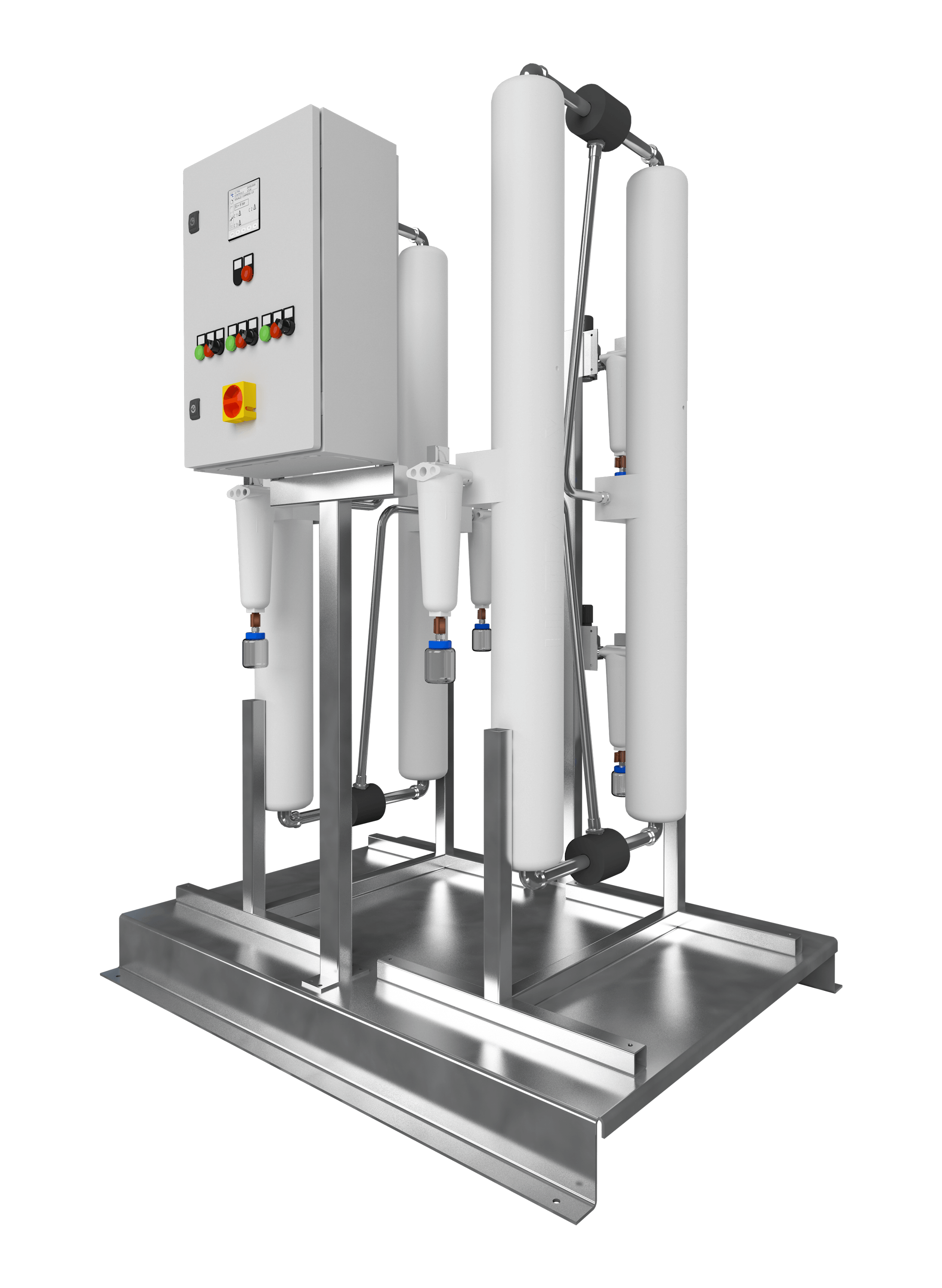

Kit de réduction de pression

Régulateurs duplex équipés d'un filtre de stérilisation à air, d'une purge manuelle, d'un manomètre, de soupapes de sécurité et de clapets anti-retour, ainsi que de vannes d'arrêt sur chaque module

Panneau de commande

Interrupteur général de coupure, fusibles et disjoncteurs. Sélecteur manuel, « Arrêt » et « Automatique », signaux de fonctionnement et de défaillance, compteur d'heures par compresseur, alarmes sans potentiel, alternance automatique entre les compresseurs

Qualité de l'air

Particles < 1 micron, oil fluid phase oil free, hydrocarbon vapours < 0.003 mg/m³, CO₂ < 300 ppm, CO < 5 ppm, SOx < 1 ppm, NOx < 2 ppm, flavours and smells null

Certification et normes

Produit médical portant le marquage CE (CE 1639) conformément à la directive 93/42/CEE. Conforme aux spécifications de la norme ISO 7396-1 (réseaux de distribution de gaz médicaux). Fabriqué conformément à la norme ISO 13485:2016 (dispositifs médicaux : systèmes de gestion de la qualité)

ULTRACECO Compresseurs SCA sur ULTRAAR SCA

Capacités mesurées conformément à la norme ISO 1217 (compresseurs à déplacement positif : essais de réception), annexe C. Conditions de référence : pression d'entrée absolue de 1 bar (14,5 psig), température d'aspiration de 20 °C. Moteur 50/60 Hz, 208 à 440 V.
