ULTRAVAC

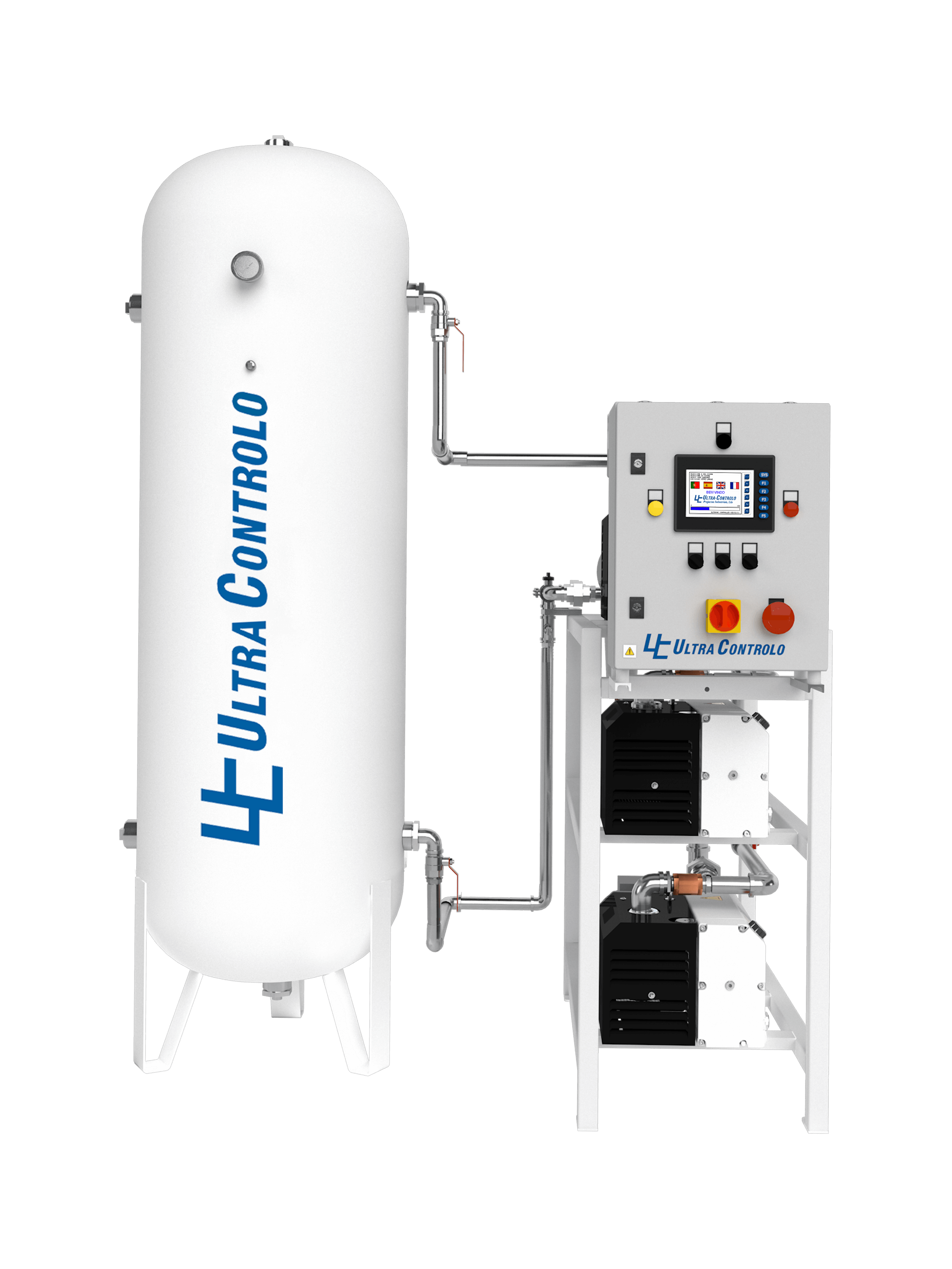

Centrale de vide médical pour hôpitaux

ULTRAVAC

ULTRAVAC

Vide médical central pour le réseau de l’hôpital

ULTRAVAC est une centrale de vide médical avec des pompes à vide Elmo Rietschle, fabriquées en Allemagne. Elle assure un niveau de vide minimal de 450 mmHg au débit du réseau, avec une filtration bactériologique en duplex permettant de remplacer les cartouches sans interrompre le fonctionnement. Elle est conçue conformément à la norme EN ISO 7396-1:2016, au HTM 02-01 et à la NFPA 99, et fabriquée et installée selon la norme ISO 13485:2016.

Demandez des informations dès maintenant

ULTRAVAC

Centrale de vide médical pour hôpitaux

ULTRAVAC

ULTRAVAC

Vide médical central pour le réseau de l’hôpital

ULTRAVAC est une centrale de vide médical avec des pompes à vide Elmo Rietschle, fabriquées en Allemagne. Elle assure un niveau de vide minimal de 450 mmHg au débit du réseau, avec une filtration bactériologique en duplex permettant de remplacer les cartouches sans interrompre le fonctionnement. Elle est conçue conformément à la norme EN ISO 7396-1:2016, au HTM 02-01 et à la NFPA 99, et fabriquée et installée selon la norme ISO 13485:2016.

16tailles de pompes, de 1 à 6 pompes par centrale
10 à 1 100m³/h de capacité par pompe
de -0,75 à -0,85bar de niveau de vide

Découvrez l’essentiel.

ULTRAVAC est une centrale de vide médical avec des pompes à vide Elmo Rietschle, fabriquées en Allemagne. Elle assure un niveau de vide minimal de 450 mmHg au débit du réseau, avec une filtration bactériologique en duplex permettant de remplacer les cartouches sans interrompre le fonctionnement. Elle est conçue conformément à la norme EN ISO 7396-1:2016, au HTM 02-01 et à la NFPA 99, et fabriquée et installée selon la norme ISO 13485:2016.

Commande par écran tactile

Tableau de commande électrique équipé d’une interface homme-machine (IHM) à écran tactile affichant le niveau de vide et les tendances. Rotation automatique des pompes en fonction des heures de fonctionnement, et une pompe de secours assure le maintien du niveau de vide.

Télésurveillance

Panneau de télésurveillance QuVac (4G/ETH) en option. Communication Modbus TCP/IP et contacts secs pour les alarmes à distance.

Prêt à être installé

Livré entièrement raccordé et pré-assemblé, avec les pompes, les filtres, le tableau de commande, les câbles et les flexibles déjà installés et testés en usine.

Pompes Elmo Rietschle

Pompes rotatives à palettes lubrifiées à l’huile de la marque Elmo Rietschle, fabriquées en Allemagne, dotées de palettes en aluminium massif et d’un ballast de gaz pour une meilleure résistance à l’humidité.

Caractéristiques techniques.

Niveau de vide
de -0,75 à -0,85 bar. Minimum de 450 mmHg au débit du réseau
Plage nominale de vide à l’entrée
de 578 à 728 mmHg (de 0,77 à 0,97 bar)
Capacité par pompe
De 10 à 1 100 m³/h (de 167 à 18 333 L/min)
Pompes à vide
De 1 à 6 par centrale
Puissance du moteur
De 0,45 à 30 kW par pompe, 400 V / 50 Hz / 3 phases
Niveau sonore
De 60 à 81 dB(A) par pompe
Pompes
Pompe à palettes rotative lubrifiée à l’huile, Elmo Rietschle, fabriquée en Allemagne. VGD 10 et 15, VCB 20 et 25, VCS 40 à 1100
Réservoirs de vide
Verticaux, en acier au carbone avec pré-revêtement époxy blanc, EN 286-1. 200 à 5 000 litres par réservoir, 1 à 5 réservoirs. Pression de service maximale : 1 bar. Galvanisation à chaud en option
Filtres bactériologiques
Duplex, chaque filtre étant dimensionné pour le débit total de la centrale, avec isolement par vanne à bille et un bocal de purge stérilisable par filtre. Pénétration ≤ 0,005 %, perte de charge ≤ 30 mbar, vide de service maximal de 1 013 mbar
Contrôle
Tableau de commande électrique avec IHM à écran tactile, sélecteur Manuel/Arrêt/Auto par pompe, Modbus TCP/IP. Tableau de commande de centrale aligné sur le HTM 02-01 et panneau de télésurveillance QuVac (4G/ETH) en option
Normes
EN ISO 7396-1:2016 (Systèmes de distribution de gaz médicaux, Partie 1 : Systèmes de distribution de gaz médicaux comprimés et de vide), HTM 02-01 (Health Technical Memorandum : réseaux de gaz médicaux) et NFPA 99 (Code des établissements de santé)
Système qualité
Systèmes de management de la qualité ISO 13485:2016 et ISO 9001
Garantie
Pompes : 5 ans ou 30 000 heures
Pays d’origine
PT (UE)

Centrales ULTRAVAC à 3 pompes, version ST

TypePompeDébit en m³/hDébit en L/minPuissance du moteur (kW)Niveau sonore en dB(A)Capacité du réservoir sous vide (litres)
ULTRAVAC 3.10/200 STVGD 103 × 103 × 1673 × 0,4560200
ULTRAVAC 3.15/270 STVGD 153 × 153 × 2503 × 0,6561270
ULTRAVAC 3.20/270 STVCB 203 × 203 × 3333 × 0,7563270
ULTRAVAC 3.24/500 STVCB 253 × 243 × 4003 × 0,7562500
ULTRAVAC 3.40/500 STVCS 403 × 403 × 6673 × 1,163500
ULTRAVAC 3.50/500 STVCS 503 × 503 × 8333 × 1,563500
ULTRAVAC 3.70/1000 STVCS 753 × 703 × 1 1673 × 2,2631 000
ULTRAVAC 3.100/1000 STVCS 1003 × 1003 × 1 6673 × 3,0651 000
ULTRAVAC 3.150/1000D STVCS 1503 × 1503 × 2 5003 × 4,0662 000 (2 × 1 000)
ULTRAVAC 3.200/1000D STVCS 2003 × 2003 × 3 3333 × 5,5672 000 (2 × 1 000)
ULTRAVAC 3.300/1000D STVCS 3003 × 3003 × 5 0003 × 7,5682 000 (2 × 1 000)
ULTRAVAC 3.400/2000D STVCS 4003 × 4003 × 6 6673 × 9734 000 (2 × 2 000)
ULTRAVAC 3.550/2000D STVCS 5003 × 5503 × 9 1673 × 15754 000 (2 × 2 000)
ULTRAVAC 3.700/2000T STVCS 7003 × 7003 × 11 6673 × 18,5786 000 (3 × 2 000)
ULTRAVAC 3.830/2000T STVCS 9003 × 8303 × 13 8333 × 22796 000 (3 × 2 000)
ULTRAVAC 3.1100/2000T STVCS 11003 × 1 1003 × 18 3333 × 30816 000 (3 × 2 000)

Niveau sonore par pompe. Chaque taille est disponible avec 1 à 6 pompes, dans les versions ST, ST 4G et 4G HTM.

Réservoir de vide selon la taille de pompe et la version

Débit de la pompe en m³/hPompeST et ST 4G, litres4G HTM, litres
10VGD 10200200
15VGD 15270270
20VCB 20270500
24VCB 25500500
40VCS 405001 000 (2 × 500)
50VCS 505001 000 (2 × 500)
70VCS 751 0001 450 (2 × 725)
100VCS 1001 0002 000 (2 × 1 000)
150VCS 1502 000 (2 × 1 000)3 000 (2 × 1 500)
200VCS 2002 000 (2 × 1 000)4 000 (2 × 2 000)
300VCS 3002 000 (2 × 1 000)6 000 (3 × 2 000)
400VCS 4004 000 (2 × 2 000)6 000 (3 × 2 000)
550VCS 5004 000 (2 × 2 000)9 000 (3 × 3 000)
700VCS 7006 000 (3 × 2 000)12 000 (4 × 3 000)
830VCS 9006 000 (3 × 2 000)15 000 (5 × 3 000)
1 100VCS 11006 000 (3 × 2 000)20 000 (4 × 5 000)

Le réservoir est le même pour 1 à 6 pompes. Les modèles se nomment pompes.taille/réservoir et version, par exemple ULTRAVAC 6.1100/5000Q 4G HTM. D, T, Q et P indiquent 2, 3, 4 et 5 réservoirs.

Réponses aux questions.

Quelles normes ULTRAVAC respecte-t-il ?

ULTRAVAC est conçu conformément à la norme EN ISO 7396-1:2016, au HTM 02-01 et à la NFPA 99, et fabriqué et installé selon la norme ISO 13485:2016.

Combien de pompes une centrale peut-elle avoir ?

De 1 à 6 pompes par centrale, en 16 tailles de pompes de 10 à 1 100 m³/h par pompe.

Peut-on remplacer les cartouches filtrantes pendant le fonctionnement ?

Oui. Chaque branche du filtre bactériologique duplex est dimensionnée pour le débit total de la centrale ; les cartouches sont donc remplacées sur une ligne isolée, sans interrompre le fonctionnement.

Que se passe-t-il en cas de défaillance du relais de commutation ?

Chaque pompe reste commandée par son propre vacuostat.

Quelle est la garantie offerte sur les pompes ?

Les pompes sont couvertes par une garantie de 5 ans ou de 30 000 heures.
