Gaz industriels. Compression et purification de l’air, et production d’oxygène sur site.

Une unité cryogénique de séparation de l’air comprime l’air dans son compresseur d’air principal entre 4 et 10 atm, puis élimine l’eau, le dioxyde de carbone et les hydrocarbures lourds avant la distillation, selon l’EIGA Doc 147/22, le guide de bonnes pratiques de sécurité pour les unités cryogéniques de séparation de l’air que les associations de gaz industriels publient avec le CGA P-8. Ultra Controlo fournit la centrale ULTRAOX VSA, qui produit de l’oxygène sur site et peut remplacer les systèmes cryogéniques à réservoirs d’oxygène liquide, et distribue et entretient les compresseurs exempts d’huile Gardner Denver.

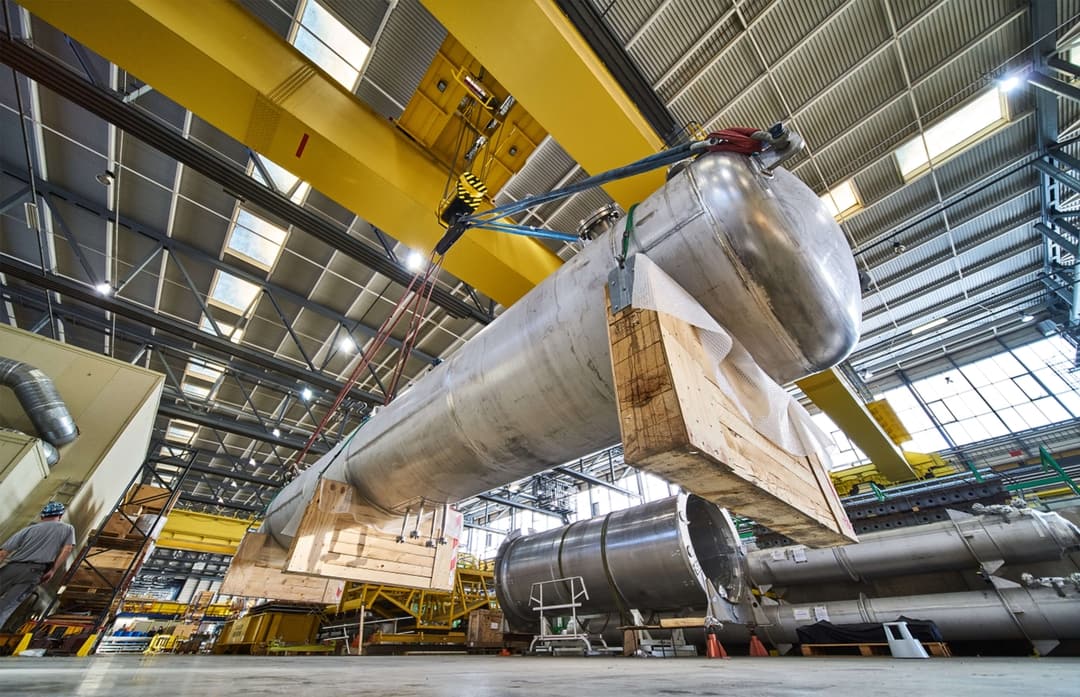

Cuve en acier inoxydable soulevée par un pont roulant dans un atelier de fabrication
01
4 à 10atm
Pression du compresseur d’air principal dans une unité de séparation d’air cryogénique (ASU), selon le document EIGA 147/22
02
99,9%
Pureté maximale de l’oxygène liquide livré, selon Nickerson (2008)
03
5%/jour
Perte maximale approximative d’oxygène liquide stocké par évaporation, selon les orientations de l’OMS sur l’oxygène médical (2023)
04
75–95%
Oxygène issu d’ULTRAOX VSA, à 50 kPa
De l’air au gaz

Les six étapes et les machines utilisées dans la production de gaz.

Le guide des bonnes pratiques pour les installations de séparation cryogénique de l’air (EIGA Doc 147/22, harmonisé avec la norme CGA P-8) et le guide de référence du ministère américain de l’Énergie (2016) décrivent ces étapes.

Compression

Compresseur d’air principal

L’air est comprimé à une pression comprise entre 4 et 10 atm, puis refroidi à la température ambiante ; les compresseurs axiaux sont couramment utilisés sur les grandes installations, tandis que les compresseurs centrifuges sont largement employés pour cette application.

Purification

Prépurification

Une unité de prépurification équipée d’un tamis moléculaire et d’alumine, ou un échangeur de chaleur réversible, élimine l’eau, le dioxyde de carbone et les hydrocarbures lourds présents dans l’air.

Boîte froide

Échange thermique et distillation

L’échangeur principal refroidit l’air jusqu’à un point proche de la liquéfaction ; des colonnes à haute et basse pression séparent l’oxygène, l’azote et l’argon, et une turbine de détente assure la réfrigération.

Produits

Compresseurs de produits

Les compresseurs centrifuges assurent la compression de l’oxygène et de l’azote produits ; les compresseurs à pistons sont largement utilisés pour l’oxygène, l’azote, l’argon brut et l’air à haute pression.

Admission

Air d’admission propre

L’entrée du compresseur est éloignée des sources de contamination telles que les gaz d’échappement des moteurs et les évents ; les filtres à poussières des prépurificateurs retiennent généralement les particules de 2 à 5 microns et plus.

Membranes

Azote membranaire

L’oxygène traverse une membrane plus rapidement que l’azote, ce qui fait que l’azote reste à la sortie ; le DOE mentionne la production d’azote pour la conservation des aliments.

Sources : EIGA Doc 147/22, Guideline for safe practices for cryogenic air separation plants (Association européenne des gaz industriels, harmonisé avec CGA P-8), sections 3, 7 et 8 ; Département américain de l’Énergie (DOE) et Compressed Air Challenge, Improving Compressed Air System Performance (2016), p. 13.

Huile et qualité de l’air

Empêcher l’huile de pénétrer dans la boîte froide.

Le guide de l’EIGA explique en quoi le type de compresseur et la lubrification influent sur la qualité de l’air qui alimente le procédé de séparation.

Compresseurs à vis

Lubrifié à l’huile ou non

Les compresseurs à vis lubrifiés à l’huile doivent être équipés de séparateurs, suivis de filtres, de coalesceurs, de lits d’adsorption ou d’une combinaison de ces éléments, dont l’entretien est indispensable pour garantir une élimination totale de l’huile ; cela est particulièrement crucial lorsque le compresseur à vis est le compresseur d’air principal.

Source : EIGA Doc 147/22, section 8.8.

Alternatif

Tolérance à l’huile

La tolérance du gaz à la contamination par l’huile est l’un des facteurs à prendre en compte pour choisir entre des compresseurs à cylindres non lubrifiés et lubrifiés.

Source : EIGA Doc 147/22, section 8.4.

Brume

Filtres de 0,1 à 0,4 µm

Lorsque les aérosols issus de la brume peuvent dépasser les limites prévues, il est possible d’installer, à l’entrée du compresseur ou à la sortie du prépurificateur, un filtre à haute efficacité qui retient les particules de plus de 0,1 à 0,4 µm.

Source : EIGA Doc 147/22, section 7.5.

Le guide précise que les résidus d’huile provenant du compresseur d’air principal risqueraient d’encrasser la boîte froide. Source : EIGA Doc 147/22, harmonisé avec CGA P-8.

Livré ou fabriqué sur place

De l’oxygène liquide ou une centrale VSA sur site.

La comparaison s’appuie sur Nickerson (2008), Losordo (2014), un document de 2001 du DOE des États-Unis et la fiche technique ULTRAOX VSA.

Sources : P. Nickerson et T. M. Losordo, Global Aquaculture Advocate (2008, 2014) ; E. Levine et K. Jamison, ACEEE (2001) ; fiche technique ULTRAOX VSA, p. 2 et 3.
CritèreLivraison d’oxygène liquideVSA sur site
PuretéJusqu’à 99,9 % (Nickerson, 2008)ULTRAOX VSA : de 75 % à 95 %, à 50 kPa (fiche technique)
ÉlectricitéNon nécessaire ; livré sous sa propre pression (Nickerson, 2008)Nécessaire ; la fiabilité du réseau électrique est un critère de sélection (Losordo, 2014)
PressionLivré sous sa propre pression (Nickerson, 2008)ULTRAOX VSA : 50 kPa ; pressions plus élevées possibles grâce à un surpresseur d’oxygène supplémentaire fourni sur demande (fiche technique)
Facteurs de coût citésLe prix de l’oxygène liquide, qui dépend généralement de la distance par rapport à l’usine de production (Losordo, 2014)Le coût de l’électricité (DOE, 2001) et la fiabilité du réseau électrique (Losordo, 2014)
Ce que nous proposons

Oxygène sur site, air exempt d’huile et pompes pour gaz.

Les équipements que nous fabriquons, ainsi que ceux des marques partenaires que nous distribuons, sont adaptés aux tâches de la production de gaz industriels. Lorsqu’un fabricant précise le secteur d’activité concerné, cela est indiqué sur la fiche ; dans le cas contraire, l’association correspond à notre recommandation.

Oxygène sur place

Centrale d’oxygène ULTRAOX VSA

75 % à 95 % d’oxygène à 50 kPa, sur skid ou en conteneur ; la fiche technique indique qu’il peut remplacer les systèmes cryogéniques équipés de réservoirs d’oxygène liquide ou servir de source d’approvisionnement principale.

ULTRAOX VSA
Pas d’huile en entrée

Gardner Denver EnviroAire T/TVS

Afin d’éviter toute présence d’huile de compresseur dans l’air d’alimentation, nous proposons des compresseurs bi-étagés à vis sèche certifiés ISO 8573-1 (Air comprimé : polluants et classes de pureté) classe 0 par le TÜV ; le modèle T/TVS 90-160 offre un débit de 6,7 à 28,3 m³/min et une pression de 7,5 à 10,5 bar, précise Gardner Denver.

Gardner Denver
Vapeur d’huile éliminée

Colonnes à charbon actif ULTRAK

Une étape d’adsorption permettant d’éliminer les vapeurs d’huile de l’air comprimé jusqu’à une concentration inférieure à 0,003 mg/m³, nécessitant l’installation d’un filtre coalescent en amont.

ULTRAK
Filtres coalescents

Filtres GDF et séparateurs GDWS de Gardner Denver

Pour les filtres et les coalesceurs installés en aval d’un compresseur lubrifié, nous proposons des filtres GDF : selon Gardner Denver, la version de classe H retient les particules jusqu’à 0,01 micron et ne laisse passer au maximum que 0,01 mg/m³ d’aérosol d’huile à 21 °C.

Gardner Denver
Remplissage de CO2

Pompes à plongeurs Speck Triplex pour CO2

Pour le remplissage de bouteilles et de réservoirs, que Speck Triplex cite pour ses pompes à CO2, nous fournissons des pompes à plongeurs qui font aussi circuler du CO2 supercritique jusqu’à 300 bar ; la pompe-compresseur déplace du CO2 gazeux exempt d’huile contre une pression de réservoir pouvant atteindre 70 bar, selon Speck Triplex.

Speck Triplex
Générateurs et analyseurs de laboratoire

Pompes à piston Thomas WOB-L®

Pour les équipements de laboratoire tels que les générateurs d’azote et les analyseurs de gaz, que Thomas cite parmi les applications de ses pompes à piston, nous fournissons ces pompes exemptes d’huile fonctionnant à sec ; une série WOB-L® offre jusqu’à 212,4 l/min, 12,1 bar ou −980 mbar, précise Thomas.

Thomas

Sources : fiche technique ULTRAOX VSA, p. 2 et 3 ; catalogue Ultra Controlo Industrial 2026, p. 12 et 19 ; fiche technique ULTRAK ; Gardner Denver, page EnviroAire T/TVS 90-160kW, Air Compressor Filters (EMEIA) et brochure sur les filtres de la série GDF et de la gamme GDWS ; Speck Triplex, versions CO2 ; Thomas, page sur la technologie des pompes à pistons, page des pompes à pistons et compresseurs et page de la série WOB-L 2755.

Un seul fournisseur. Fabriqué et entretenu au Portugal.

Ultra Controlo est un fabricant portugais de systèmes d’air comprimé, de vide et de gaz techniques, fort de 40 ans d’expérience. Nous concevons, assemblons et testons nos propres compresseurs, sécheurs et colonnes à charbon au Portugal, et assurons la distribution et le service après-vente de cinq marques partenaires.

Nos propres gammes

Compresseurs ULTRASCREW, sécheurs ULTRASEC et ULTRADRY, et colonnes à charbon actif ULTRAK.

Cinq marques partenaires

Gardner Denver, Elmo Rietschle, Thomas, Speck Pumpen (Circutec et SPECK Neunkirchen) et Speck Triplex.

UltraCare, 24/7

Maintenance préventive et corrective, pièces de rechange d’origine et assistance d’urgence, assurées par notre propre équipe.

Source : catalogue Ultra Controlo Industrial 2026, p. 3, 10, 16, 17 et 22.

Questions

Gaz industriels : questions et réponses.

Quel est le rôle du compresseur d’air principal d’une unité de séparation de l’air ?

Le guide des bonnes pratiques pour les installations de séparation cryogénique de l’air (EIGA Doc 147/22, harmonisé avec la norme CGA P-8) précise que l’air est comprimé dans le compresseur principal à une pression comprise entre 4 atm et 10 atm, puis refroidi, avant que l’eau, le dioxyde de carbone et les hydrocarbures lourds ne soient éliminés en amont de la boîte froide.

Un compresseur à vis lubrifié à l’huile peut-il alimenter une unité de séparation de l’air ?

Le document EIGA 147/22 précise que les compresseurs à vis lubrifiés à l’huile nécessitent un système d’élimination de l’huile en aval, généralement composé de séparateurs suivis de filtres, de coalesceurs ou de lits adsorbants, dont l’entretien doit être assuré pour garantir une élimination complète ; cela est particulièrement crucial lorsque le compresseur à vis est le compresseur d’air principal.

L’air pour instruments d’une installation peut-il être utilisé comme air respirable ?

Non. Le guide des bonnes pratiques pour les installations de séparation cryogénique de l’air (EIGA Doc 147/22) stipule que l’air respirable devrait provenir d’une source vérifiée et qu’un système d’air pour instruments de l’installation ne doit pas être utilisé comme source d’air respirable.

Une centrale VSA peut-elle remplacer l’oxygène liquide livré ?

La fiche technique ULTRAOX VSA indique que la centrale peut remplacer les systèmes cryogéniques existants à réservoirs d’oxygène liquide ou servir de source d’alimentation principale, avec 75 % à 95 % d’oxygène et 50 kPa ; l’oxygène liquide livré a une pureté pouvant atteindre 99,9 % (Nickerson, 2008).

Comment une membrane produit-elle de l’azote ?

Le guide de référence du ministère américain de l’Énergie (2016) explique que des molécules telles que l’oxygène traversent une membrane semi-perméable plus rapidement que l’azote, laissant de l’azote concentré à la sortie du générateur ; il cite la production d’azote pour la conservation des aliments.

Quels sont les produits proposés par Ultra Controlo pour la production de gaz industriels ?

Ultra Controlo fabrique la centrale d’oxygène ULTRAOX VSA pour l’oxygène sur site et les colonnes à charbon ULTRAK, qui éliminent les vapeurs d’huile. Ultra Controlo recommande aussi les compresseurs exempts d’huile Gardner Denver EnviroAire T/TVS et les filtres GDF pour l’air d’alimentation, les pompes à plongeurs Speck Triplex pour le remplissage de CO2 et les pompes à pistons Thomas WOB-L, que le fabricant cite pour les générateurs d’azote de laboratoire et les analyseurs de gaz.

Parlez-nous de votre approvisionnement en gaz.

Le gaz, la pureté et la pression dont vous avez besoin, le débit et votre mode d’approvisionnement actuel. Nous vous proposons l’équipement qui vous convient.
